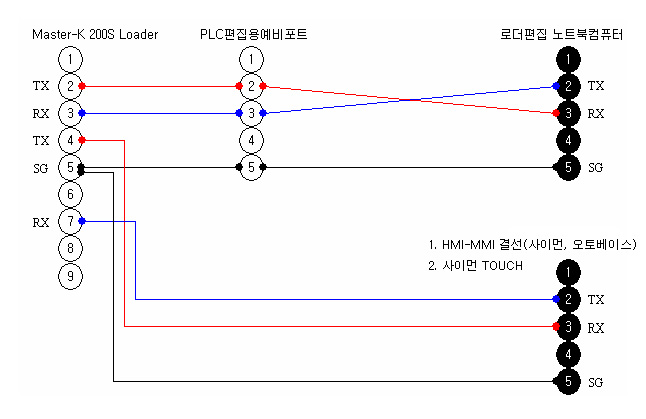

  RS-232C(복수결선) 케이블 결선방법


그림에서 PLC편집용 예비포트는 없어도 된다.

1. 단지 PLC를 수정하기 위해서는 제일 왼쪽의 로더쪽과 오른쪽의 노트북 컴퓨터끼리만 연결해준다.

   왼   쪽: 2-3-5
   노트북: 3-2-5

2. 단지 PLC와 같이 통신하게 될 HMI-MMI와 연결시에는 제일 왼쪽 로더와 오른쪽 아래쪽과 같이

   물려주면 된다.

   왼쪽: 4-5-7
   HMI : 3-5-2

3. 두가지 병행 시 그림처럼 결선하면 된다.

4. PLC에 붙어있는 딥스위치(PLC에 C-NET용으로 붙어있는..)의 1번만 ON시켜놓으면 됩니다.

단, 총총이는 저 설명에 앞서 MASTER-K와 GLOFA, CIMON PLC만을 실험해 봤습니다.

다른 PLC를 연결해 봤을때 틀리면 댓글을 달아주세요. 시험해보고 수정하겠습니다.
