  PLC, 허브, PC 등 랜케이블 결선법..


우선 결선에 앞서서 예전 허브결선법 중에 크로스 결선방법을 써야하는 경우가 많았고,
아직 기술센터에 문의하면 직접 실험도 안해보고 크로스결선을 하라는 plc업체가 있습니다.

하지만 요즘은 PC-PC 결선을 제외하고는 PLC-PC결선, PLC-허브-PC결선, PC-허브-PC는
다이렉트 케이블로 결선을 해야 합니다. 특히 PLC-PC간의 통신방법은 다이렉트 결선을 하세요.

요즘은 허브나 공유기 자체가 크로스방식이나 다이렉트 방식을 써도 내부에서 자동인식하여
통신을 하는데 크게 지장이 없습니다.

PLC-PC를 꼭 주의하시고 사용하세요.

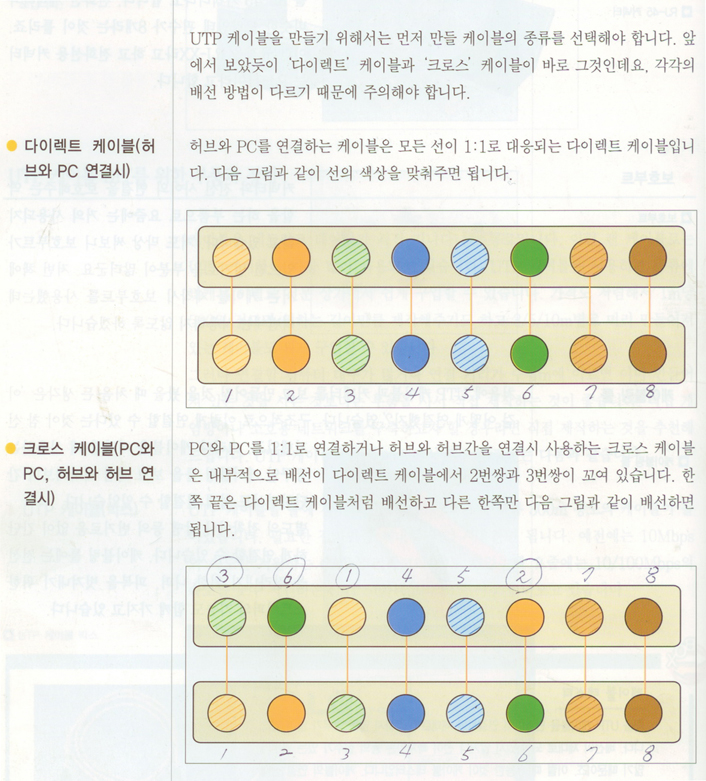

1. 다이렉트 케이블 결선법

   송신측: 주줄-주황-녹줄-파랑-파줄-녹색-갈줄-갈색

   수신측: 주줄-주황-녹줄-파랑-파줄-녹색-갈줄-갈색

   위에처럼 다이렉트는 선의 꼬임이 없이 똑같이 결선하는 방법입니다.

2. 크로스 케이블 결선법

   송신측: 주줄-주황-녹줄-파랑-파줄-녹색-갈줄-갈색

   수신측: 녹줄-녹색-주줄-파랑-파줄-주황-갈줄-갈색

   위 방식이 크로스 케이블 결선방법입니다.

참고하시고 많은 도움 되세요^^
