  미쓰비시 Q시리즈 RS-232C 다운로드 케이블 결선법


미쓰비시 PLC의 다운로드 케이블 결선법입니다.

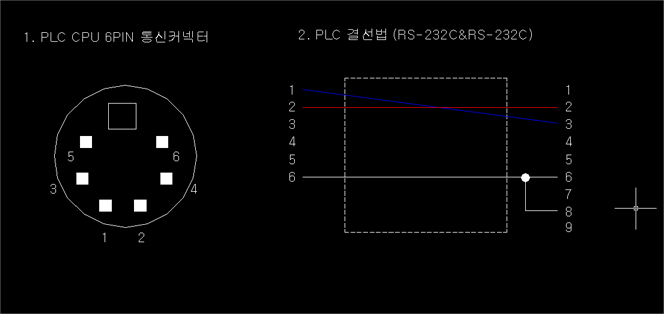

Q시리즈의 RS-232C포트는 6P로 그림과 같이 결선해주시면 됩니다.

해당 결선법은 미스비시 Q시리즈에만 해당되며 A시리즈나 FX시리즈는

이 결선법으로는 통신이 되지 않습니다.

총총
등록된 소개글(서명)이 없습니다.

2007-05-30 11:50:26
5,832
1196

총총님의 또 다른 글 (전체 12개 중 2개)
   프로그램 요청 및 견적사항 [0] 2012.10.10
   AB PLC Compact Logix 로더케이블 결선 및 이더넷 접속 설정 [0] 2011.07.27


총총
잘못된 결선법 수정해서 다시 올렸습니다. 07.09.07
17:37:29

여울
미쓰비시 PLC fx2n 통신 케이블 결선도를 올여주세요 07.11.30
23:34:28
총총
FX통신케이블은 저도 분해를 못해보고 실제 구입해서 쓰거나 빌려서 사용했습니다.
내부가 몰딩처리되서 분해가 좀 힘드니 이해바랍니다.
가급적 사서쓰시는것이 좋을것입니다.
이유는 PLC쪽의 CONNECTOR가 19핀인지 21핀짜리인데...그부분의 몰딩뜯기가 애매합니다.
^^ 		08.10.29
